热轧型钢断面分类
来源: | 作者:zhanzhi | 发布时间: 2020-03-13 | 4073 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

根据中华人民共和国国家标准GB/T706-2016标准,热轧型钢(Hot rolled section steel)分为工字钢、槽钢、等边角钢、不等边角钢。

工字钢:

工字钢的表达方式:高度值(h)X腿宽度值(b)X腰厚度值(d)

工字钢的计算方式:hd+2t(b-d)+0.577(r2-r12 )

如:450X150X11.5(简记为45a)

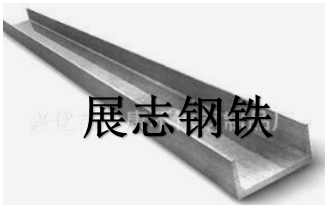

槽钢:

槽钢的表达方式:高度值(h)X腿宽度值(b)X腰宽度值(值)

槽钢的计算方式:hd+2t(b-d)+0,339(r2- r12)

如:200X75X9(简记为20b)



等边角钢:

等边角钢的表达方式:边宽度值(b)X边宽度值(b)X边厚度值(d)

等边角钢钢的计算方式:d(2b-d)+0.215(r2-2r12)

如:200X200X24(简记为20)

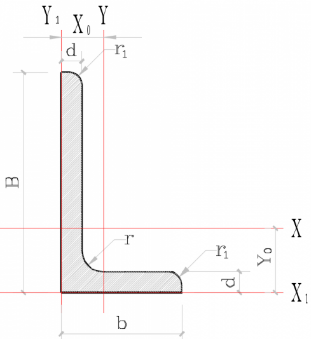

不等边角钢:

不等边角钢的表达方式:长边宽度值(B)X短边宽度值(b)X边厚度值(d)

等边角钢钢的计算方式:d(B+d-d)+0.215(r2-2r12)

如:160X100X16(简记为1.6/10)


型钢理论重量密度7.85g/cm2;型钢的重量允许偏差+/-5%。

计算公式:重量偏差=实际重量-理论重量/理论重量*100%
